Метеостанция Raychem EMDR-10 с датч. темп. и влажности
	Производитель: Raychem Наличие: под заказ / цена интернет магазина

Описание

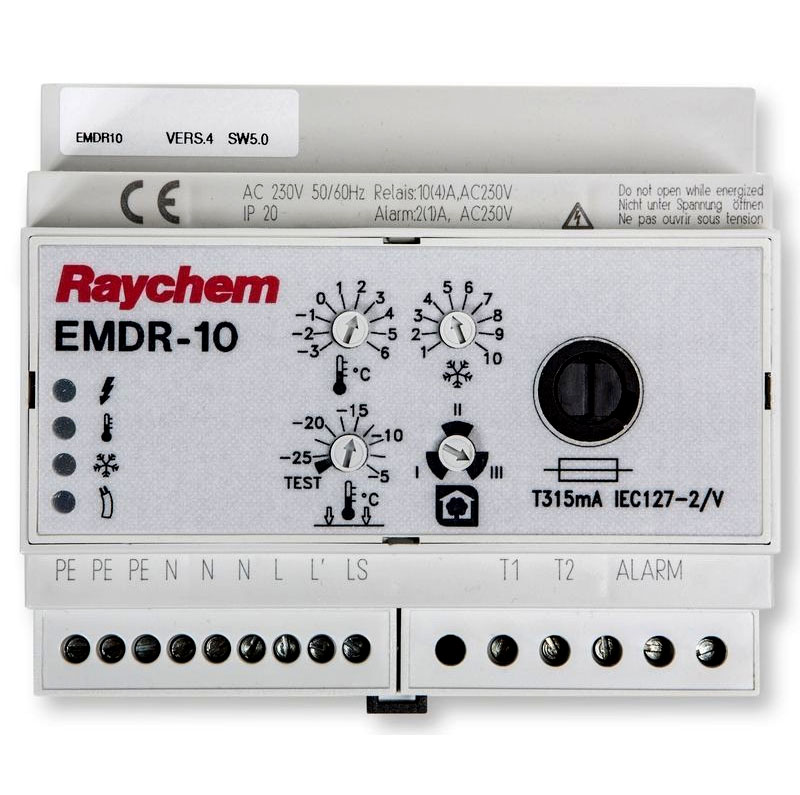

Raychem EMDR-10 – метеостанция для управления системами обогрева кровли, водосточных желобов и труб. Включает греющий кабель в зависимости от температуры окружающего воздуха и наличия влаги в желобе тогда, когда это необходимо для обеспечения полного стока талой воды.

Комплектация

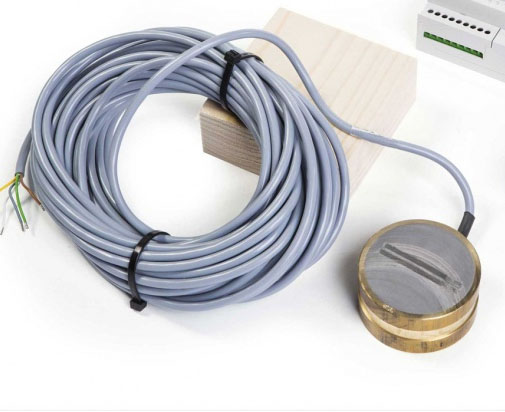

Температура воздуха в постоянном режиме raychem датчик влаги измеряется наружным датчиком температуры VIA-DU-A10, а влажность — датчиком влаги HARD-45. Оба этих прибора входят в комплект поставки.

Монтаж EMDR-10

Устройство EMDR-10 предназначено для монтажа на DIN-рейкy (DIN EN 50022-35) в шкаф (щит) управления. Автоматический выключатель и контактор можно разместить на DIN-рейке непосредственно рядом с устройством управления.

Монтаж датчика температуры

Правильное расположение датчика температуры является важнейшим фактором для правильной и эффективной работы системы таяния снега. Датчик температуры должен быть расположен на северной стороне здания, в таком месте, где он не будет находиться непосредственно под воздействием
солнечных лучей. Кроме того, он должен быть защищен от воздействия других источников тепла, т.е. его нельзя устанавливать над дверями или окнами, а также слишком близко к лампам или прожекторам.
Рекомендуется устанавливать его на стене непосредственно под водосточным желобом. Соединительный кабель датчика можно удлинить максимум на 100 м, используя кабель с сечением жил 1,5 мм². В этом случае кабель датчика температуры должен соответствовать нормам VDE. Необходимо соблюдать все соответствующие правила, касающиеся монтажа.

Монтаж датчика влаги

Правильное расположение датчика влаги является важнейшим условием для правильной и эффективной работы системы таяния снега.
Датчик влаги и греющий кабель (кабели), управляются одним и тем же устройством управления и должны располагаться на одном сегменте крыши(желоба). Датчик влаги обычно размещается в нижней части одного из желобов рядом с местом стыка с водосточной трубой.
Как правило, это последний участок на пути талой воды из желоба в водосточную трубу, поэтому подобное расположение обеспечивает полное отсутствие снега и талой воды в желобах до того, как устройство управления отключит греющий контур. В ряде случаев место размещения датчика влаги рекомендуется выбирать, исходя из конструкции конкретного здания/сооружения и преобладающих в данной местности погодных условий. Если опыт работы системы свидетельствует о том, что обогрев отключается до того, как снег/лед полностью удаляются из наиболее критичной зоны, то датчик следует переместить именно в эту зону.

Для монтажа датчика в желобе используйте крепежные кронштейны (HARD-46). Закрепите датчик рядом с нагревательным кабелем и параллельно ему. Убедитесь в том, что датчик распрямлен и не соприкасается с греющим кабелем. Соединительный кабель датчика влаги можно удлинить максимум на 100 м, используя трехжильный кабель с сечением жил не менее 1,5 мм².

Характеристики

Вес, кг	0,350
Монтаж	На DIN-рейку в соответствии с DIN EN 50022-35
Класс защиты	IP20
Напряжение	230 В пер. тока, ±10%, 50 Гц
Энергопотребление	Макс. 4 ВА
Главное реле (обогрев)	Iмакс. 10(4)A / 230 В пер. тока, однополюсный на одно направление, потенциальное напр. 230 В пер. тока
Верхняя пороговая температура	От –3°C до +6°C (заводская уставка +2 °C)
Нижняя пороговая температура	От –25°C до –5°C (заводская уставка –15°C)
Гистерезис коммутации	±0,5 K
Точность измерения	±1,5 K
Диапазон чувствительности датчика влаги	От «1» (макс. чувствительность) до «10» (мин. чувствительность), заводская установка – «5»
Диапазон регулировки времени постпрогрева	От 0 до 60 минут (заводская уставка – «60 минут»)
Реле предупреждающего сигнала	Iмакс 2(1) A / 230 В пер. тока, однополюсный на два направления, сухие контакты
Датчик влажности (выходные параметры)	Iмакс 1 A / 230 В пер. тока, однополюсный на одно направление, сухие контакты 230 В пер. тока с предохранителем 5 x 20 мм T1A в соответствии с IEC127-2/V
Клеммы	2,5 мм² (многожильные кабели), 4 мм² (одножильные кабели)
Размер	106 x 90 x 58 мм
Страна	США

EMDR_Инструкция по применению.PDF
