Терморегулятор THERMOSTAT KIT предназначен для автоматического
регулирования, включения и отключения греющего кабеля,
входящего в состав систем обогрева труб, антиобледенения и снеготаяния. Состав изделия:

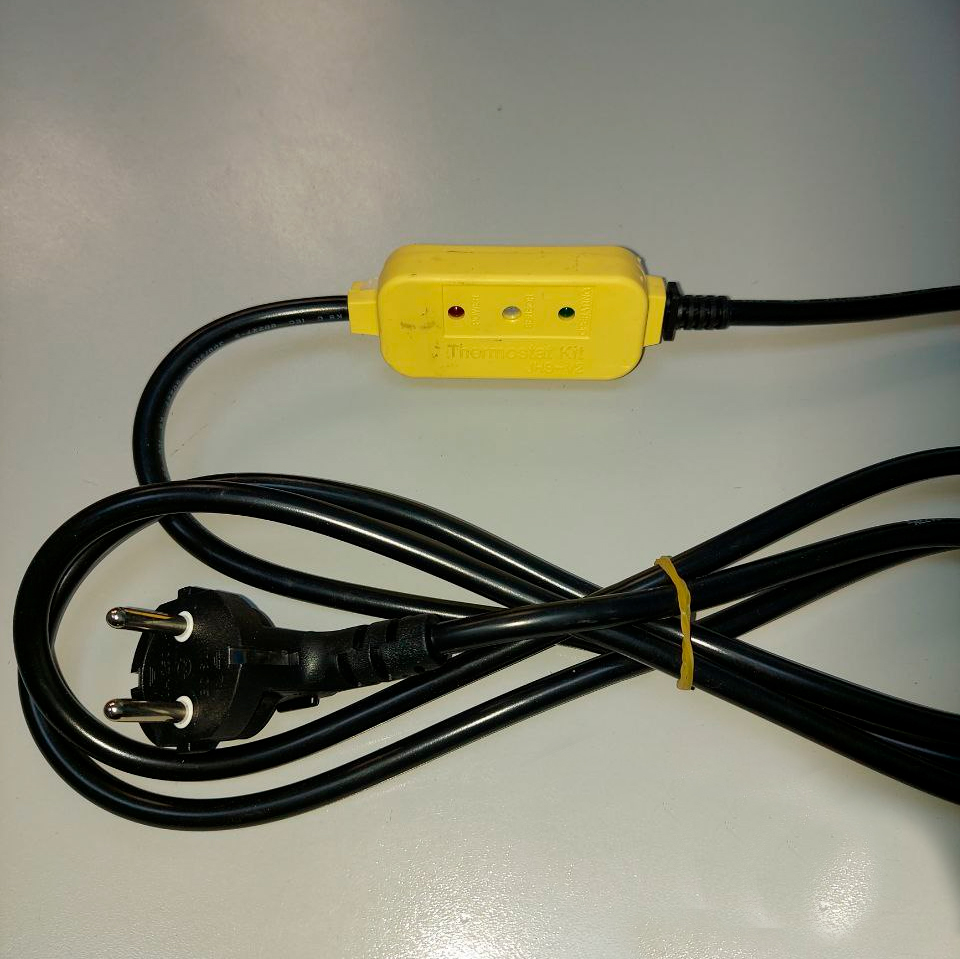

1. Терморегулятор ТHERMOSTAT KIT
2. Кабель питания (2м) с вилкой, 250В / 10А
3. Паспорт и инструкция по установке
Терморегулятор THERMOSTAT KIT предназначен для автоматического
регулирования включения и отключения саморегулирующегося греющего кабеля
LAVITA, входящего в состав систем обогрева труб, антиобледенения и снеготаяния.
Состав изделия:
1. Терморегулятор ТHERMOSTAT KIT
2. Кабель питания (2м) с вилкой, 250В / 10А
3. Паспорт и инструкция по установке
Технические характеристики
Коммутируемый ток 10 A
Автоматическое включение при температуре
окружающей среды < 5℃
Автоматическое выключение при температуре
окружающей среды > 15℃
Напряжение 250 В
Максимальная мощность системы обогрева 2 кВт
Длина кабеля питания 2 м
Допустимая погрешность ±5℃
Принцип работы терморегулятора THERMOSTAT KIT
Внутри термостата располагается чувствительный элемент, который определяет
температуру окружающей среды и коммутирует сигнал на включение / отключение
соединенных с термостатом устройств.

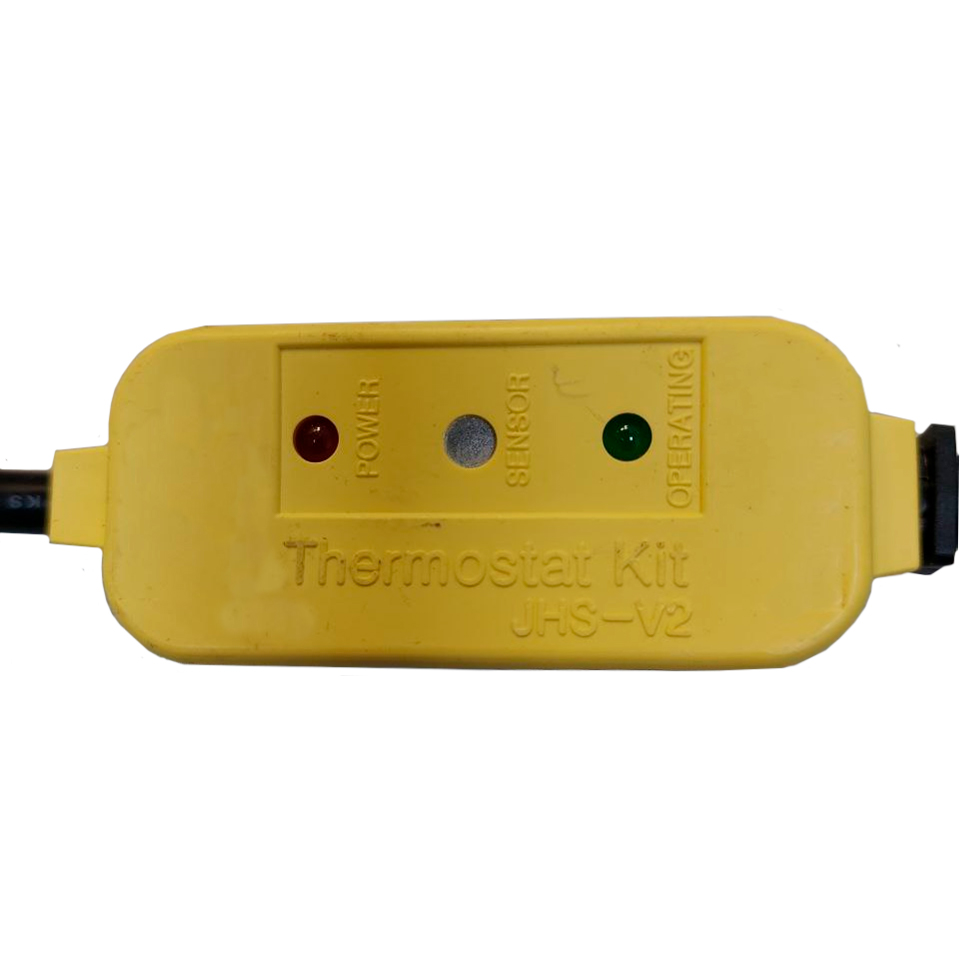

При подключении термостата к источнику питания загорается лампочка POWER,
которая горит постоянно. Когда температура окружающей среды становится менее
+5℃, срабатывает сенсор, к саморегулирующемуся нагревательному кабелю подается
напряжение и кабель начинает нагреваться. В это время загорается зеленая лампочка
OPERATING, которая оповещает о переходе системы в рабочее состояние (нагрев).
При достижении температуры +15℃, термостат переходит в режим ожидания, зеленая
лампочка гаснет.
Монтаж
Терморегулятор THERMOSTAT KIT монтируется на поверхность трубы в месте с
минимально возможной температурой и фиксируется с помощью крепежной ленты.
Сверху терморегулятор закрывается изоляцией.
МЕРЫ БЕЗОПАСНОСТИ
По способу защиты от поражения электрическим током терморегулятор THERMOSTAT
KIT соответствует классу 0 по ГОСТ 12.2.007-75.
В терморегуляторе используется опасное для жизни напряжение. Все работы по
монтажу, подключению, техническому обслуживанию прибора следует проводить при
отключенном напряжении.
Необходимо не допускать попадания влаги на входные контакты клеммных блоков и
внутренние электроэлементы терморегулятора. Запрещается использование
терморегулятора в агрессивных средах с содержанием в атмосфере кислот, щелочей,
масел и т.п.
Нормальная работа прибора гарантируется при температуре воздуха, окружающей
корпус прибора, от 0℃ до +50℃ и относительной влажности от 30 до 80%.
Монтаж и техническое обслуживание терморегулятора должны производиться
квалифицированными специалистами, изучившими настоящую инструкцию по
эксплуатации.
При эксплуатации терморегулятора необходимо соблюдать требования ГОСТ 12.3.019-
80, «Правил технической эксплуатации электроустановок потребителей» и «Правил
техники безопасности при эксплуатации электроустановок потребителей». |
