Шкаф управления ШОБ-6-16-ТС(4)7-IP40, именуемый в дальнейшем ШОБ, предназначен для автоматического поддержания температуры по сигналам, полученным от датчика температуры,датчика воды и осадков.
В системе электрического обогрева для обработки данных и управления используется терморегулятор ТС-7. ШОБ предназначен для автоматического управления обогревом в составе систем антиобледенения кровли, лотков, желобов, водосточных труб, дорожек, пандусов, ступеней и т.п. с целью очистки их поверхностей от атмосферных осадков и предотвращения образования наледи.

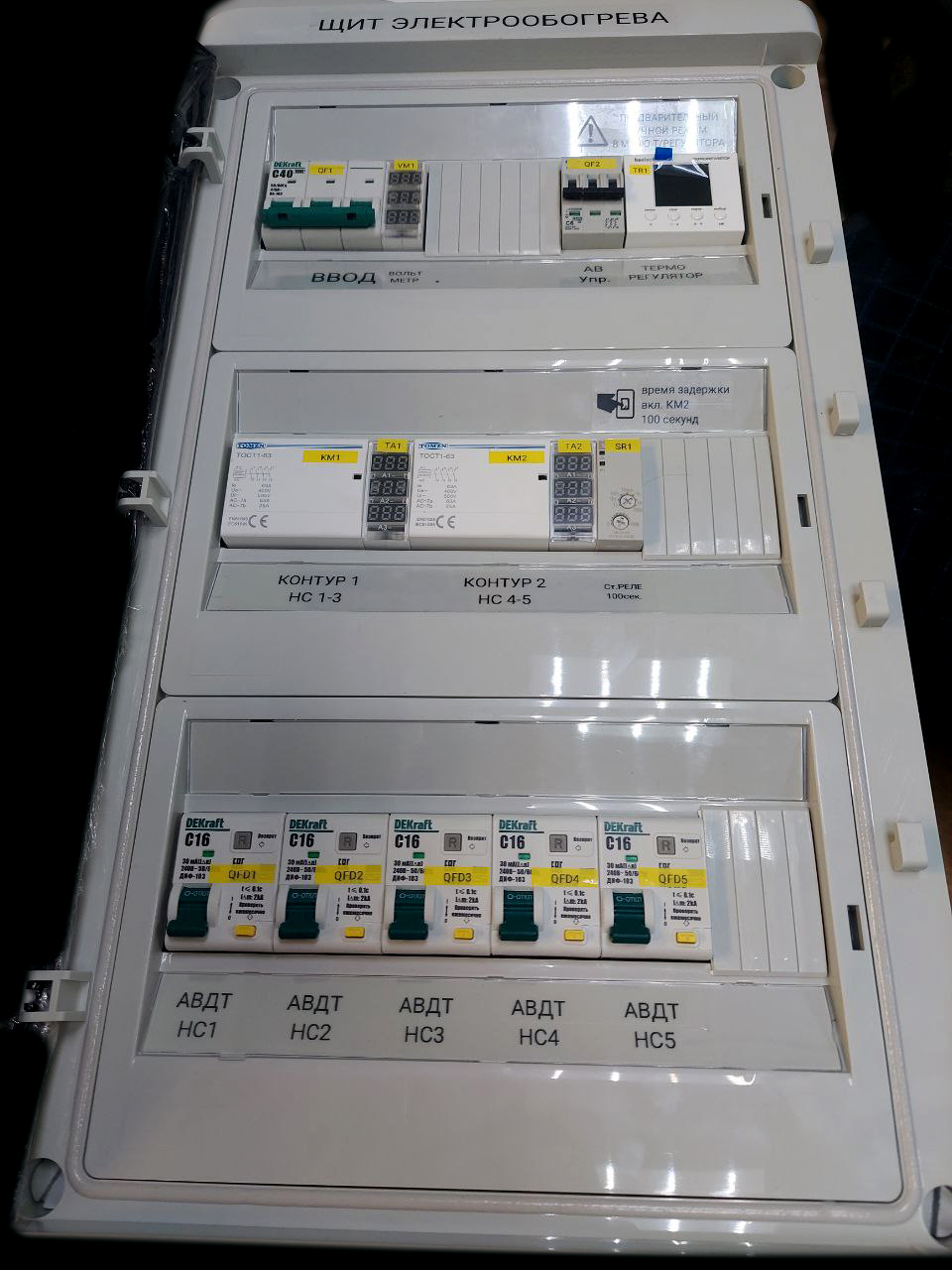

В шкафу выводится световая сигнализация состояния системы:”вольтметр”, “обогрев”, ”показания рабочих и пусковых токов греющих секций”, “авария токи утечки”. Режим «ПРИНУДИТЕЛЬНЫЙ НАГРЕВ» запускается через МЕНЮ регулятора. Опционально возможнf установка реле защиты от скачков напряжения rbyz 3F.
Принцип работы терморегулятора ТС-7 описан в соответствующем руководстве.
Предусмотрены меры основной и дополнительной защиты от поражения электрическим током при прямом и косвенном прикосновениях, защита от перегрузки и токов короткого замыкания (система TN-C-S, автоматический выключатель и УЗО с уставкой тока утечки 30mA).
Клеммы для подключения питания к ВВОДНОМУ АВ / клемма N/PE:
Для лучевой схемы электрораспределения
Клемма для подключения нагрузки (L1-L2-L3) ЛИНЕЙНЫЕ АВДТ: : Клемма для подключения нагрузки(PE)Клеммы ДКС TUR-4, КБР 80А: Клеммы для подключения датчиков ХТ2:
Для линейной(транзитной) схемы электроснабжения Клемма для подключения нагрузки (L1-L2-L3) ЛИНЕЙНЫЕ АВ: Клемма для подключения нагрузки(N) Клеммы ДКС TUR-4: Клемма для подключения нагрузки(PE)Клеммы ДКС TUR-4: Клеммы для подключения датчиков ХТ2:
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Номинальное напряжение (U): ≈380В.
2.2. Частота питающей цепи: 50 Гц.
2.3. Номинальный ток (In): 16(20)А.
2.4. Предельная отключающая способность входного автомата (Icu): 6кА.
2.5. Номинальное напряжение вспомогательных цепей: ≈230В.
2.6. Номинальное рабочая мощность с учетом температурных режимов самрегов: до 21 кВатт (2х3,3 (6.6) кВатт на фазу).
2.7. Вид внутреннего разделения (секционирование):2.
2.8. Ступенчатый пуск между 1 и 2 секций с задержкой переключения до 300 секунд.
2.9. Климатическое исполнение, категория размещения по ГОСТ 15150-69: УХЛ4.
2.10. Класс защиты от поражения электрическим током по ГОСТ Р МЭК 536: 1.
2.11. Степень защиты по ГОСТ 14254: IP65.
2.12. Вид системы заземления: TN-С-S.
2.13. Сечение кабеля подвода питания: до 10мм2
2.14. Сечение кабеля для подключения нагрузки: для лучевой схемы 6 линий 3х2.5 мм2, для линейной (транзитной) схемы 2 линии 5х2,5 мм2
2.15. Для подключения использовать медный кабель.
2.16. Номинальная эксплуатация шкафа обеспечивается следующими условиями:
2.16.1. Высота над уровнем моря не более 2000м;
2.16.2. Температура окружающей среды от +5°С до +40°С;
2.16.3. Относительная влажность воздуха не более 80% при температуре окружающей среды +25°С.
2.16.4. Окружающая среда – невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металл или изоляцию.
2.17. Электрическое сопротивление изоляции не менее 1,0 МОм.
2.18. Ввод/Вывод кабелей осуществляется снизу/сверху.
2.19. Габариты корпуса (пластиковый, навесной):
Высота – 554 мм; ширина - 300мм; глубина –153 мм.
2.20. Масса: 4 кг.
