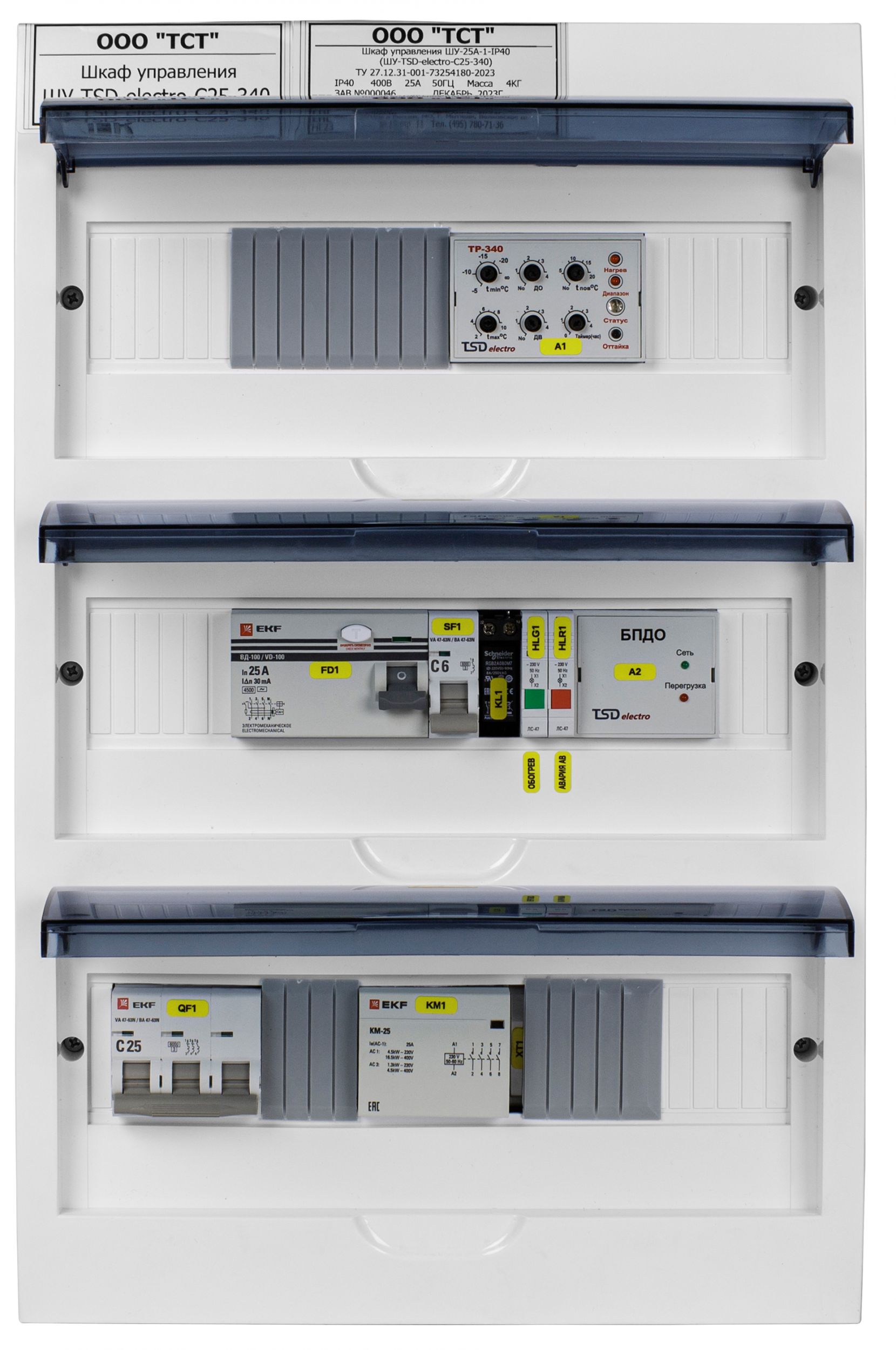

Шкаф управления TSD electro-25-340

Шкаф управления TSD electro-25-340
Кол-во фаз: 1
Ток защитного выключения: 25 А
Тип регулятора температуры: Регулятор температуры электронный ТР-340

Шкаф управления ШУ-25А-1-IP40, именуемый в дальнейшем ШУ, предназначен для автоматического поддержания температуры по сигналам, полученным от датчика температуры, датчика воды и осадков.
В системе электрического обогрева для обработки данных и управления используется терморегулятор ТР-340. ШУ предназначен для автоматического управления обогревом в составе систем антиобледенения кровли, лотков, желобов, водосточных труб, дорожек, пандусов, ступеней и т.п. с целью очистки их поверхностей от атмосферных осадков и предотвращения образования наледи.
В шкафу выводится световая сигнализация состояния системы: «ОБОГРЕВ», «АВАРИЯ УЗО». Режим «ОТТАЙКА» запускается через лицевую панель регулятора.
Принцип работы терморегулятора ТР-340 описан в соответствующем руководстве.
Предусмотрены меры основной и дополнительной защиты от поражения электрическим током при прямом и косвенном прикосновениях, защита от перегрузки и токов короткого замыкания (система TN-S, автоматический выключатель и УЗО с уставкой тока утечки 30mA).
Клеммы для подключения питания к ШУ ХТ0:
Клемма для подключения нагрузки ХТ1: (N)
Клеммы для подключения датчиков ХТ2:

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Номинальное напряжение (U): ≈400В.
2.2. Частота питающей цепи: 50 Гц.
2.3. Номинальный ток (In): 25А.
2.4. Предельная отключающая способность входного автомата (Icu): 6кА.
2.5. Номинальное напряжение вспомогательных цепей: ≈230В.
2.6. Номинальное напряжение изоляции: ≈690В.
2.7. Вид внутреннего разделения (секционирование): 1.
2.8. Тип электрических соединений функциональных блоков: FFF.
2.9. Климатическое исполнение, категория размещения по ГОСТ 15150-69: УХЛ4.
2.10. Класс защиты от поражения электрическим током по ГОСТ Р МЭК 536: 1.
2.11. Степень защиты по ГОСТ 14254: IP40.
2.12. Вид системы заземления: TN-S.
2.13. Сечение кабеля подвода питания: до 16мм2
2.14. Сечение кабеля для подключения нагрузки: до 6мм2
2.15. Для подключения использовать медный кабель.
2.16. Номинальная эксплуатация шкафа обеспечивается следующими условиями:
2.16.1. Высота над уровнем моря не более 2000м;
2.16.2. Температура окружающей среды от +5°С до +40°С;
2.16.3. Относительная влажность воздуха не более 80% при температуре окружающей среды +25°С.
2.16.4. Окружающая среда – невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металл или изоляцию.
2.17. Электрическое сопротивление изоляции не менее 1,0 МОм.
2.18. Ввод/Вывод кабелей осуществляется снизу.
2.19. Габариты корпуса (пластиковый, навесной):
Высота – 473 мм; ширина - 307мм; глубина – 66 мм.
2.20. Масса: 4 кг.
