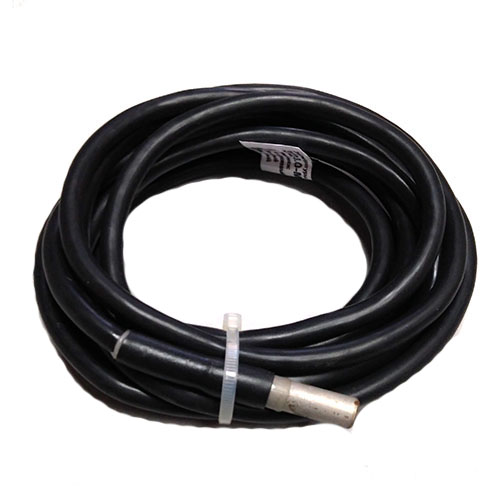

Датчик температуры ST22 (Term)

Датчик температуры для Icefree TS16/40

Стандартная длина датчика 3,0 м. На заказ возможна любая длина, в этом случае цена уточняется при заказе.

1. Назначение, технические характеристики

Датчики температуры предназначены для непрерывного измерения температуры различных неагрессивных сред (воздух, цементная стяжка и т. п.). Используются совместно с регуляторами температуры электронными в системах промышленного обогрева трубопроводов, резервуаров, в системах обогрева кровли и открытых площадей, а также в системах бытового обогрева. Датчики температуры различны по конструкции и типу чувствительного элемента.

1.1. Применяемость датчиков и регуляторов приведена в таблице 1.

Тип терморегулятора ST22 ICEFREE TR, ICEFREE TS, ICEFREE TD

1.2.  Параметры датчикa
Тип датчика ST22
Диапазон измеряемых температур -55°С...+125°С
Точность измерения температуры ±0,5°С
Тип чувствительного элемента DS1822 (цифровой)
Количество проводников в кабеле подключения 3
Степень защиты IP65
1.3. Пример маркировки термодатчика:
Датчик температуры ST22 – 3,0 – М (от -55 до +60)
Марка датчика температуры Длина установочного провода Материал корпуса датчика: П - полиэтилен / С – силикон М- металл Рабочий диапазон температур

2. Комплект поставки
Датчик температуры 1 шт.
Паспорт 1 шт.

3. Меры безопасности Подключение датчика температуры должно производиться квалифицированным специалистом. Все работы по установке и монтажу должны производиться при отключенном питании регулятора температуры, во избежание повреждения и выхода из строя датчика температуры.

4. Установка и эксплуатация
4.1. Датчик температуры устанавливается в точке необходимого контроля температуры.
4.2. Подключение термодатчика осуществляется согласно руководству по эксплуатации и паспорта на регулятор температуры электронный.
4.3. Не допускается превышение температуры измеряемой поверхности выше указанной положительной температуры диапазона измерения датчика, в таблице основных технических характеристик.

5. Гарантийные обязательства Изготовитель гарантирует соответствие качества датчика температуры требованиям технических условий ТУ 4211-331-33006874- 2015 при условии соблюдения указаний по установке и эксплуатации. Гарантийный срок эксплуатации - 2 года с момента продажи В течении гарантийного срока покупатель имеет право на ремонт или замену датчика температуры при обнаружении неисправности изделия по вине изготовителя, и при условии выполнения указаний по установке и эксплуатации, изложенных в п.п. 4 и руководстве по эксплуатации на регулятор температуры.
