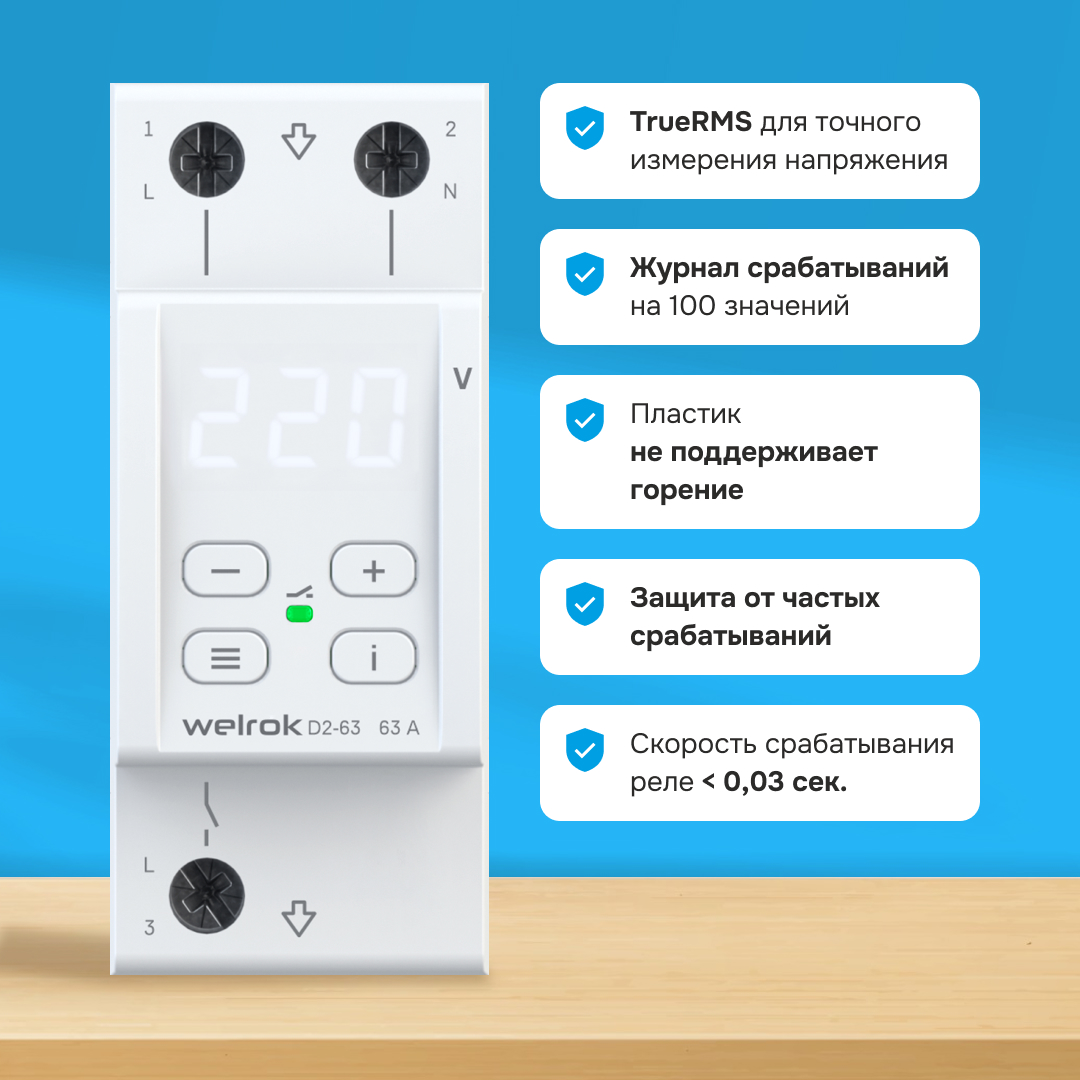

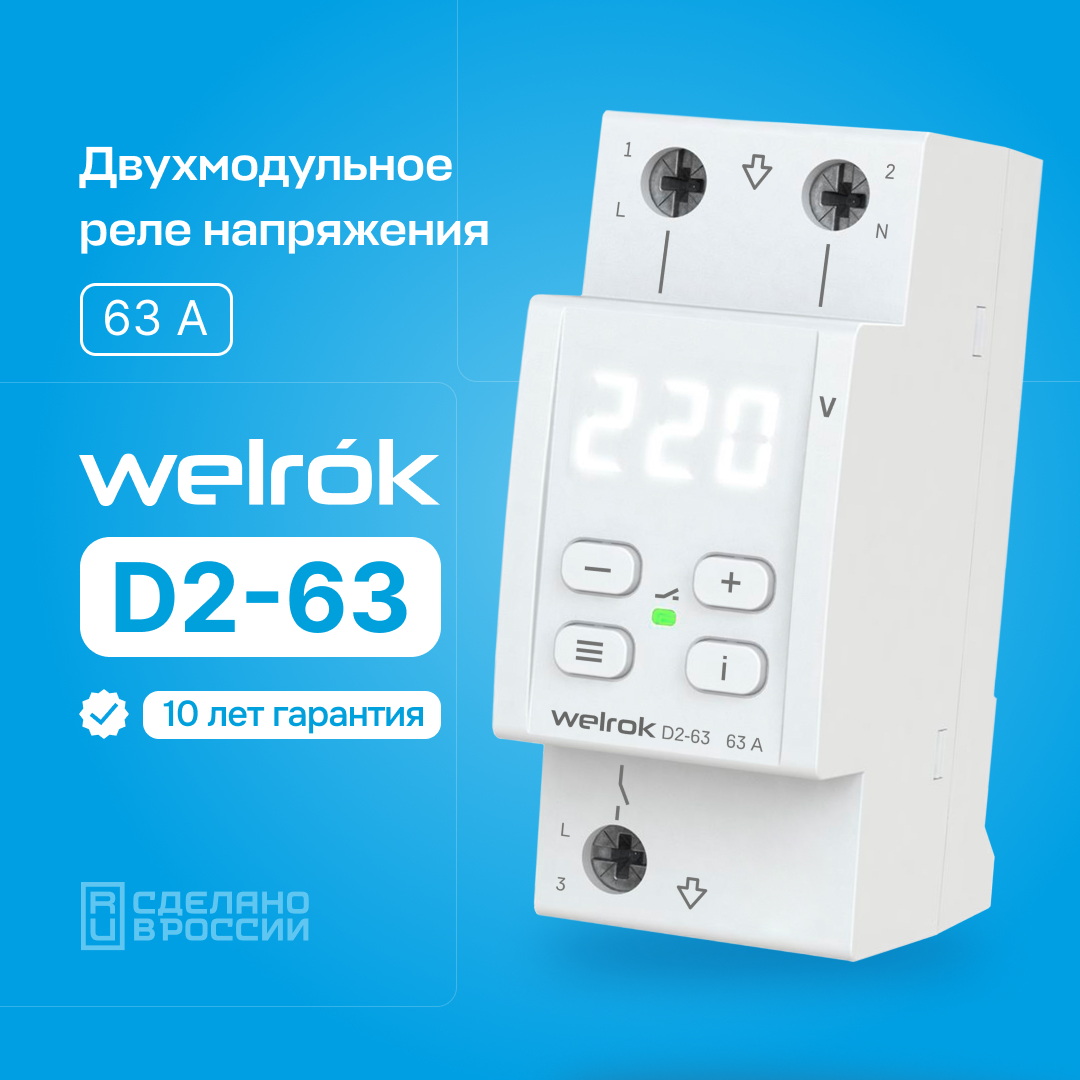

Реле контроля напряжения Welrock D2-63 однофазное

Описание

Реле напряжения Welrock D2-63 c термозащитой, предназначено для защиты чувствительного к отклонениям напряжения оборудования: холодильники, телевизоры, компьютеры и т.д. Ток нагрузки - 63 А.

Однофазное реле напряжения в компактном корпусе с термозащитой

Реле напряжения Welrock D2 предназначены для защиты оборудования от чрезмерных колебаний напряжения. При наступлении аварийной ситуации устройство отключает нагрузку. Реле применяются в однофазных сетях переменного тока (230 В). Дополнительно оснащено термозащитой.

Высокая точность измерения TrueRMS

Welrock D2 с высокой точностью измеряет напряжение и выключает нагрузку до того, как скачок напряжения негативно повлияет на подключенные электроприборы. Принцип действия TrueRMS — алгоритм снижает влияние сетевых помех на точность измерения напряжения, когда форма напряжения отличается от синусоиды.

Профессиональная модель выключения нагрузки

Вы можете активировать профессиональную модель задержки времени выключения. Она позволяет не отключать оборудование при безопасных по величине и длительности отклонениях напряжения.

Повышенная безопасность благодаря термозащите

Реле напряжения Welrock D2 оснащены защитой от перегрева. Она активируется, если температура внутри корпуса достигнет 80 °С.

Задержка включения нагрузки

В устройстве предусмотрено 2 типа включения задержки нагрузки:

— когда отсчет времени до подачи нагрузки отсчитывается с момента стабилизации напряжения;

— когда отсчет начинается с момента отключения реле.

Время задержки можно установить от 3 до 600 с, в зависимости от типа подключенного оборудования. Для чувствительного к частым отключениям напряжения оборудования (например, для холодильников и кондиционеров) время задержки рекомендуется устанавливать на 120-180 сек.

Журнал аварийных срабатываний

Журнал способен хранить в энергонезависимой памяти 100 последних аварийных срабатываний (например, напря­жение при отключении реле или срабатывание термо­­защиты).

Удобство в управлении

У Welrock D2 очень удобное стандартизированное подключение вход-выход, отсутствует необходимость использования нулевой клеммы при подключении. Настройка работы устройства осуществляется с помощью всего лишь трех кнопок. Четверная кнопка "i" предназначена для просмотра журнала аварийных срабатываний и расшифровки аббревиатур пунктов меню. Цифровой экран постоянно отображает значение напряжения, а также выводит системную информацию. Доступна возможность настройки яркости экрана и индикатора в режиме ожидания.

Простая установка

Реле напряжения Welrock D2 очень компактный, занимает 2 стандартных модуля в распределительном щите. Его монтаж происходит в распределительный щиток на стандартную DIN-рейку шириной 35 мм. Если в помещении повышенная влажность или существует вероятность попадания воды на устройство, тогда щиток должен отвечать классу защиты IP55 (согласно ГОСТ 14254).

Характеристики:

Категория продукции: Реле напряжения
Ток, А: 63
Способ монтажа:На DIN-рейку
Количество фаз:1 ф. (230 Вольт)
Термозащита:Есть
TrueRMS:Есть
Проф. задержка отключения:ЕстьНижний предел напряжения:120 - 210 В
Верхний предел напряжения:220 - 280 В
Номинальная мощность нагрузки:13 900 ВА
Время отключения нагрузки при снижении напряжения:0,1-10,0 с (>120 В), не более 0,04 с (<120В)
Время отключения нагрузки при превышении напряжения:не более 0,04 с
Напряжение питания:100-420 В
Потребление тока:не более 2,8 мА
Масса:0,17 кг
Габаритные размеры (Ш х В х Г):36 х 85 х 66 мм
Сечение провода:не более 16 мм²
Количество комбинаций под нагрузкой, не менее:10 000 циклов
Количество комбинаций без нагрузки, не менее:500 000 циклов
Степень защиты по ГОСТ 14254:IP20
Комплект поставки:реле, гарантийное свидетельство, гарантийный талон, технический паспорт, инструкция, упаковочная коробка
Тип реле:Поляризованное
Номинальный ток нагрузки:63 А (макс. 80 А в течение 10 мин.)
Время задержки включения нагрузки:3-600 с

Инструкция Rbuz_d2.PDF
