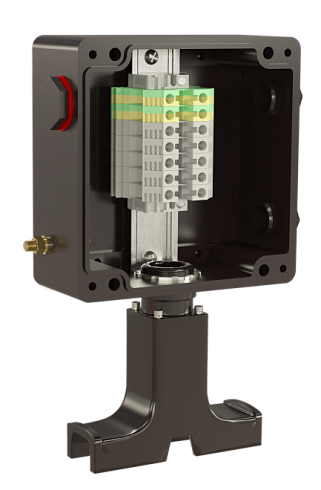

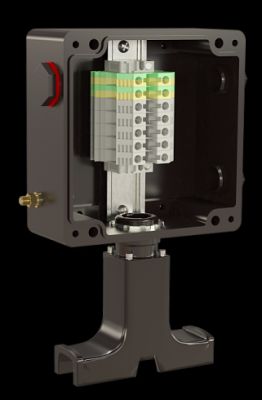

Соединительная коробка TS-MF10
	Производитель: TS Heat

Описание

Коробка TS-MF10 предназначена для подключения питания к одному, двум или трем саморегулирующимся нагревательным секциям марок TSA, TSL, TSS и TSU.

Применение

Коробка TS-MF10 предназначена для подключения питания к одному, двум или трем саморегулирующимся нагревательным секциям марок TSA, TSL, TSS и TSU.
Также может быть использована для Т-образного разветвления саморегулирующихся нагревательных кабелей.
Коробка устанавливается непосредственно на трубопроводе и может применяться с тепловой изоляцией толщиной до 120 мм.
Применяемые клеммные наборы позволяют выполнить подключение многожильных или одножильных кабелей сечением от 0,5 до 10 мм².
Нагревательный кабель вводится под тепловую изоляцию с помощью устройства TS-УВ (входит в комплект) и кабельного ввода BM-X5S.

Сертификаты

№ ЕАЭС RU C-RU.AA87.В.01362/24
№ 25.44.01.02271.120
ТУ 012-17624199-2017

Особенности

Конструкция соединительной коробки исключает проникновение влаги и пыли.
Допускает использование на поверхности при температуре не более чем 85°.
Возможно применение в безопасных и взрывоопасных зонах согласно стандарту ГОСТ Р МЭК 60079.
Удобство монтажа.

Технические характеристики

Рабочий диапазон температур окружающей среды

-60…+50 °С

Температурная группа взрывоопасной зоны

Т6

Климатическое исполнение и категория размещения по ГОСТ 15150-69

УХЛ1

Маркировка взрывозащиты

1 Ex eb IIlC T3…T6 Gb X

Максимальное напряжение

До 550 В

Максимальный ток

До 50 А

Материал корпуса

Стеклонаполненый полиэстер

Материал устройства ввода

Полифениленсульфид

Клеммные наборы

до 10мм2

Габаритные размеры корпуса

160х160х90 мм

Габаритные размеры устройства ввода

120х90 мм

Общий вес

1,9 кг

Технические характеристики

Рабочий диапазон температур окружающей среды -60…+50 °С

Температурная группа взрывоопасной зоны Т6

Климатическое исполнение и категория размещения по ГОСТ 15150-69 УХЛ1

Маркировка взрывозащиты 1 Ex eb IIlC T3…T6 Gb X

Максимальное напряжение До 550 В

Максимальный ток До 50 А

Материал корпуса Стеклонаполненый полиэстер

Материал устройства ввода Полифениленсульфид

Клеммные наборы до 10мм2
Габаритные размеры корпуса 160х160х90 мм

Габаритные размеры устройства ввода 120х90 мм

Общий вес 1,9 кг

Комплект поставки

Наименование	Количество
Наименование	Количество		Корпус коробки TS-MF10	1
Клеммный набор L		3 модуля 10мм²
Клеммный набор N		2 модуля 10мм²
Клеммный набор PE		2 модуля 10мм²
Заглушка M25		3
Кольцо уплотнительное М25		3
Перемычка с крепежом		1
Устройство ввода под теплоизоляцию		1
Коробка упаковочная		1
Паспорт на изделие. Руководство по эксплуатации		1
