Обогрев резервуаров электрическим кабелем: решения и примеры монтажа

Резервуары с жидкостями (вода, топливо, масла, химические растворы и др.) в условиях низких температур подвержены замерзанию, что ведёт к повреждению ёмкостей, остановке технологических процессов и аварийным ситуациям. Эффективным и управляемым решением является электрический обогрев с помощью греющих кабелей. Здесь описано как это работает, какие кабели применяют и как правильно монтировать систему на вертикальных, горизонтальных и подземных резервуарах.

Зачем нужен электрообогрев резервуаров

Основные задачи обогрева:

• Предотвращение замерзания содержимого. Даже небольшое понижение температуры ниже точки замерзания может привести к кристаллизации жидкости и росту давления в ёмкости.
• Поддержание технологической температуры. Многие процессы требуют стабильной температуры продукта.
• Снижение вязкости. Для масел, мазутов, битумов и других вязких сред подогрев облегчает перекачку и слив.
• Защита от выпадения парафинов и осадков. В нефтепродуктах при охлаждении выпадают тяжёлые фракции, которые забивают трубопроводы и арматуру.

Типы греющих кабелей для резервуаров

Для обогрева резервуаров чаще всего используют два типа кабелей:

1. Саморегулирующиеся кабели. Их мощность автоматически меняется в зависимости от температуры поверхности: на холодных участках кабель греет сильнее, на тёплых — слабее. Это снижает энергопотребление и повышает безопасность.
2. Резистивные кабели постоянной мощности. Обеспечивают стабильную теплоотдачу на всей длине. Их применяют, когда требуется равномерный прогрев и точный расчёт мощности. Либо экстремальные мощности и температуры.

Дополнительно используют:

• Термостаты и датчики температуры — для контроля и автоматического включения/выключения обогрева.
• Теплоизоляцию — обязательный элемент системы, который снижает теплопотери и экономит электроэнергию.
• Системы креплений – кабели крепятся к поверхности емкосте хомутами, лентами и пр.

Расчёт мощности обогрева

Перед монтажом необходимо рассчитать требуемую мощность. Учитывают:

• объём и материал резервуара;
• температуру окружающей среды и минимальную температуру продукта;
• толщину и тип теплоизоляции;

Упрощённо мощность определяют по формуле:
P=K⋅S⋅ΔTP = K \cdot S \cdot \Delta TP=K⋅S⋅ΔT,
где PPP — мощность обогрева (Вт), KKK — коэффициент теплопередачи (зависит от теплоизоляции), SSS — площадь поверхности резервуара (м²), ΔT\Delta TΔT — разница температур между продуктом и окружающей средой (°C).

На практике для резервуаров с хорошей теплоизоляцией обычно достаточно 20–40 Вт/м², а без теплоизоляции — 60–100 Вт/м² и более.

Можно предварительно просчитать на нашем калькуляторе.

Монтаж на вертикальных резервуарах

Вертикальные ёмкости (например, водонапорные башни, баки для хранения воды или топлива) чаще всего обогревают по следующей схеме:

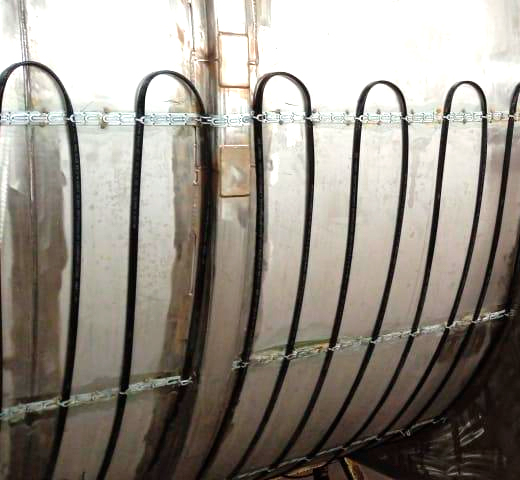

• Укладка кабеля змейкой. Кабель располагают вертикальными петлями по боковой поверхности. Шаг укладки подбирают так, чтобы обеспечить равномерный прогрев.
• Крепление. Используют термостойкие монтажные ленты или специальные зажимы из нержавеющей стали. Нельзя применять пластиковые стяжки, которые могут расплавиться при нагреве.
• Расположение датчиков. Температурный датчик устанавливают в нижней трети резервуара, где риск замерзания наибольший.
• Теплоизоляция. После укладки кабеля резервуар закрывают теплоизоляционным материалом (минеральная вата, пенополиуретан и др.) и защитным кожухом.

Пример. Резервуар объёмом 10 м³ из стали с теплоизоляцией 100 мм. Для поддержания температуры +5 °C при наружной температуре −30 °C потребуется мощность около 3–4 кВт. Кабель укладывают змейкой с шагом 200–300 мм, фиксируют металлическими лентами, сверху закрывают оцинкованным кожухом.

Монтаж на горизонтальных резервуарах

Горизонтальные ёмкости (например, газгольдеры, топливные баки) имеют свои особенности:

• Зона максимального риска — нижняя часть. Холодный продукт скапливается внизу, поэтому основной акцент делают на прогрев нижней половины поверхности.
• Параллельные линии. Кабель прокладывают параллельными витками вдоль нижней части резервуара. Иногда используют две независимые линии для резервирования.
• Фиксация. Применяют металлические бандажи или перфорированные ленты. Важно, чтобы кабель плотно прилегал к поверхности — для этого используют  алюминиевый скотч.
• Изоляция и защита. Теплоизоляцию укладывают по всей поверхности, а сверху устанавливают защитный кожух.

Пример. Горизонтальный бак объёмом 5 м³ для дизельного топлива. Для поддержания +10 °C при −25 °C требуется около 2,5–3 кВт. Кабель размещают в нижней половине бака параллельными линиями с шагом 150–200 мм, используют термопасту для лучшего теплосъёма, закрывают теплоизоляцией и алюминиевым кожухом.

Монтаж на подземных резервуарах

Подземные ёмкости (например, топливные хранилища, септики) требуют особого подхода из-за ограниченного доступа и воздействия грунтовых вод:

• Локальный прогрев критических зон. Чаще всего греют не всю поверхность, а только зоны ввода/вывода труб и нижнюю часть резервуара.
• Герметичность соединений. Все муфты и соединения должны быть герметичными, с защитой от влаги. Используют специальные кабельные вводы и герметичные коробки.
• Защита кабеля. Применяют кабели с усиленной оболочкой и дополнительной механической защитой (гофрированные трубы, металлические кожухи).
• Контроль температуры. Датчики устанавливают в нескольких точках: внизу резервуара и у патрубков.

Пример. Подземный резервуар объёмом 20 м³ для хранения мазута. Для поддержания +20 °C при промерзании грунта до −15 °C требуется мощность 6–8 кВт. Кабель прокладывают в нижней части и у патрубков, используют герметичные соединения и дополнительную защиту от влаги, сверху укладывают теплоизоляцию и закрывают защитным слоем.

Важные нюансы и требования безопасности

• Электробезопасность. Все работы должны выполнять квалифицированные специалисты. Система должна быть заземлена, а кабели — защищены автоматическими выключателями и устройствами защитного отключения (УЗО).
• Сертификация. Применяйте только сертифицированные кабели и комплектующие, соответствующие требованиям ПУЭ и другим нормативам.
• Обслуживание. Регулярно проверяйте состояние кабеля, теплоизоляции и датчиков. При обнаружении повреждений немедленно проводите ремонт.
• Проектная документация. Для промышленных объектов обязателен проект с расчётами, схемами и спецификациями.

Заключение

Обогрев резервуаров электрическим кабелем — это надёжное и эффективное решение для защиты ёмкостей от замерзания и поддержания технологических параметров продукта. Правильный выбор кабеля, грамотный расчёт мощности и качественный монтаж позволяют создать долговечную и экономичную систему. При проектировании и установке важно учитывать тип резервуара, условия эксплуатации и требования безопасности. Если у вас есть конкретный объект — можно подобрать оптимальное решение с учётом всех особенностей.

По всем вопросам расчета и проектирования обогрева емкостей обращайтесь к нашим спецалистам.
