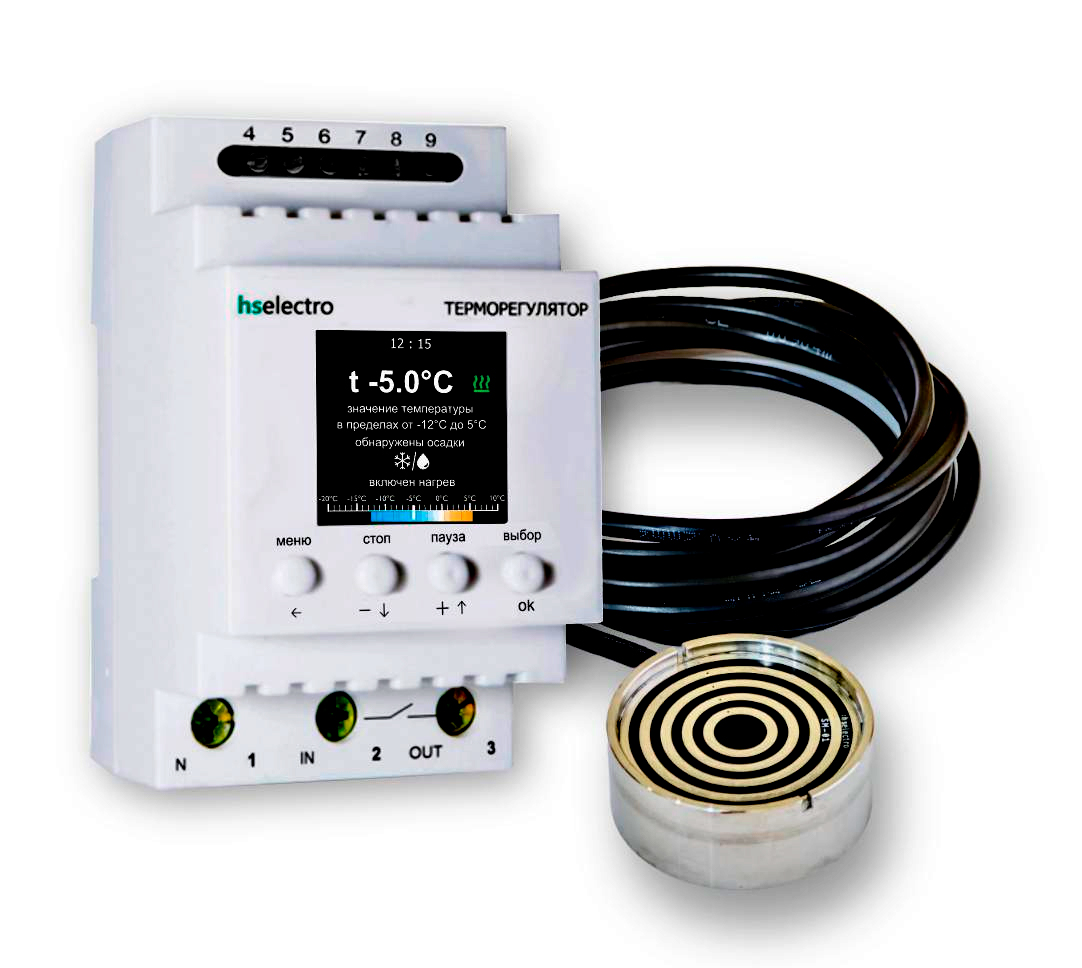

Терморегулятор ТС-7 с датчиком осадков для систем снеготаяния

Терморегулятор предназначен для использования в системах снеготаяния и антиобледенения кровли и водостоков. Комплектуется датчиком осадков.

В терморегуляторе реализована так называемая “П‑образная” логика работы. Устанавливается минимальное и максимальное значение температуры, в пределах которых будет проверяться наличие осадков.
При наличии осадков, нагрузка будет включена. К терморегулятору подключается датчик температуры NTC 10кОм и датчик осадков. Датчики входят в комплект поставки. Питание датчика осадков производится без внешнего блока питания, напрямую. Коммутация нагрузки осуществляется электромагнитным реле мощностью 7кВт.

Работа системы по таймеру. В случаях, когда датчик температуры вышел из строя, а система должна работать, мы добавили возможность включения и отключения греющего кабеля по таймеру в циклическом режиме. За основу при настройке взяли 1 час - в нем устанавливается время работы и время паузы кратно 5 минутам. К примеру, 15 минут работа - 45 минут пауза. После настройки, терморегулятор будет греть 15 минут и 45 минут отдыхать, потом снова греть и отдыхать, и так по кругу, пока вы принудительно не остановите систему и не выключите этот режим в настройках, чтобы система снова работала по показаниям температуры и наличию осадков (в ТС-7).
Время дотайки системы увеличили до 300 минут.

Инструкция TC7.pdf
